Затворы межфланцевые часто выглядят непримечательно: тонкая круглая заслонка между двух фланцев. На деле они решают задачи, от которых зависит надежность всей системы. В этой статье я коротко и ясно расскажу, где такие затворы действительно полезны, как их устанавливают и какие ограничения стоит учитывать.
Если вам нужно сэкономить место, упростить монтаж или обеспечить быстрый перекрывающий узел — межфланцевый затвор будет одним из первых кандидатов. Давайте разберем, почему так происходит и где это решение работает лучше всего.
Конструкция и принцип работы

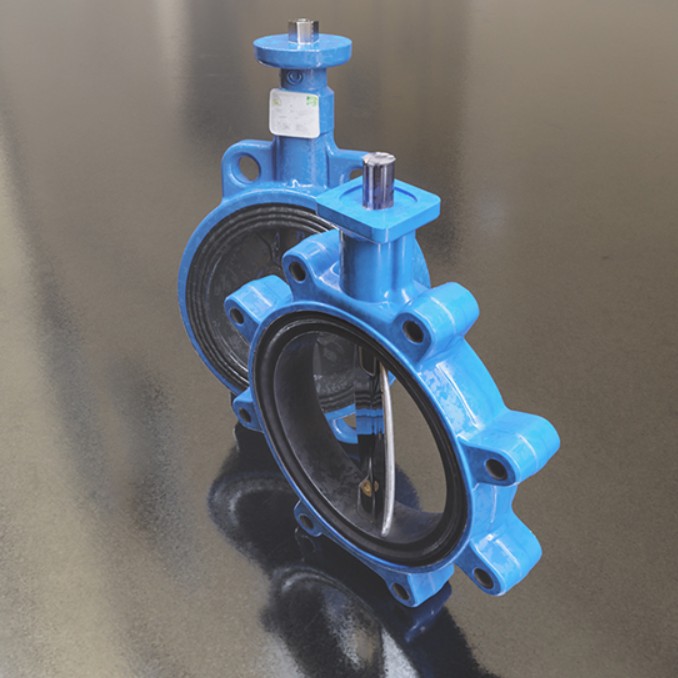

Межфланцевый затвор представляет собой диск, который поворачивается внутри корпуса, закрепленного между двумя фланцами трубопровода. В закрытом положении диск перекрывает поток, в открытом — кладет его на минимальное сопротивление. Простота конструкции делает затвор легким и недорогим, а малый вес облегчает установку в ограниченных местах.
Важная деталь — уплотнения, которые обеспечивают герметичность. Их материалы подбирают под температуру и химическую агрессивность среды. Неправильный выбор резины или композита может резко сократить срок службы затвора.
Преимущества и ограничения
Плюсы межфланцевых затворов заметны сразу, но есть и условия, при которых их применять не стоит. Ниже — основные моменты, которые помогут принять решение.
- Компактность: занимает мало места между фланцами.
- Низкая стоимость: проще в производстве и монтаже по сравнению с корпусными затворами.
- Быстрый монтаж: часто хватает пары болтов и минимальной подготовки.
- Ограничения по давлению: не всегда подходят для высоконапорных систем.
- Чувствительность к абразиву: твердые частицы ускоряют износ уплотнений и диска.
Где применяют в промышленных трубопроводах
Межфланцевые затворы используют в разных отраслях — от водоснабжения до химии. Ниже небольшая таблица с типичными примерами, чтобы сразу понять, в каких случаях затвор окажется хорошим решением.
| Отрасль | Рабочая среда | Почему межфланцевый затвор |
|---|---|---|
| Водоснабжение | Вода, сточные воды | Экономичность и простота обслуживания |
| Теплосети | Нагретая вода, пар (низкое давление) | Компактность в узких каналах |
| Пищевая и химия | Растворы, нейтральные и умеренно агрессивные среды | Легко подобрать уплотнения под среду |
Монтаж и эксплуатация: практичные советы
Монтаж межфланцевого затвора проще, чем кажется, но стоит помнить пару правил, чтобы не сокращать срок службы. Подгоняйте затвор под диаметр и давление системы, аккуратно выбирайте уплотнения и проверяйте выравнивание фланцев при затяжке болтов.
Регулярное визуальное обслуживание и проверка на течь помогут вовремя заметить износ и заменить уплотнения без аварий. В условиях с абразивом предпочтительнее корпуса с защитными покрытиями.
Заключение
Межфланцевые затворы — практичное и экономичное решение для множества промышленных задач. Они подходят там, где важна компактность и простота, но требуют внимательного подбора материалов и учета рабочих условий. Если грамотно выбрать тип затвора и не пренебрегать обслуживанием, он прослужит долго и надежно.
